BNK-Signalverarbeitung
Aviation Light Interface
Mit unserem Aviaiton Light Interface (ALI-Modul) haben Sie die Möglichkeit der schnellen und unkomplizierten BNK-Signalanbindung. Das Modul ist auch mit dem BNK-Nachrüstkit kombinierbar und bietet Ihnen somit die universelle Schnittstelle zu Ihrem gewählten BNK-Anbieter.
Features
- einfachste Montage per Magnet
- Verbindung mittels Stecker
- kompakte Abmaße
Technische Daten
- Spannungsversorgung: 24V DC
- Eingangssignal: Modbus/TCP
- Ausgangssignal: Diskrete Kontakte
- Abmaße (BxHxT mm): 150x75x40mm
- Schnittstelle Steckverbinder (8polig)
BNK-Nachrüstkit
Das BNK-Nachrüstkit bietet Ihnen die Möglichkeit diskrete Kontakte direkt an das Gefahrenfeuer anzubinden. Dieses Kit bietet in Kombination mit dem Aviation Light Interface (ALI-Modul) die universelle Möglichkeit zur Anbindung aller am Markt befindlichen BNK-Anbieter.
Features
- Montage: Magnet
- Schnittstelle: Relais, Taktzentrale oder Beckhoff Controller
- Lieferumfang: Ader zum Auflegen im Schaltschrank und Aderenthülsen
Technische Daten
- Spannungsversorgung: 24V DC
- Eingangssignal: Diskrete Kontakte
- Ausgangssignal: Direkte Ansteuerung Feuer
- Abmaße (BxHxT mm): 150x85x140mm
Low Intensity – Hindernisfeuer
Die procandela Befeuerung bietet vielfältige Lösungen für jeden Einsatzort und Anwendungsfall. Wir sichern den Luftraum nachhaltig, zuverlässig und kostenoptimiert mit modernster Technik.
Für die Kennzeichnung von Türmen, als Ergänzung der Gondelkennzeichnung oder zur Kennzeichnung anderer Luftfahrthindernisse werden Hindernisfeuer im Low-Intensity Bereich benötigt.

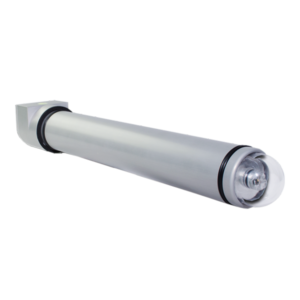

ETL03-H-N2
Features
- Aluminium seewasserbeständig, eloxiert
- einfache Installation
- integrierter Fehlerkontakt für einfache Fehlerüberwachung
- geringer Stromverbrauch
- Bauform speziell für Betontürme als Durchsteckvariante entwickelt
Technische Daten
- Lichtstärke effektiv: 10cd, 32cd, 50cd
- Leuchtmittel: 3 LEDs, rot
- Leistungsaufnahme: 1,2W, 2,5W, 4W
- Abmessungen: Durchmesser 50 x 402 mm
- Gewicht: 1,0kg
- Abstrahlung: >180°
- Zulassung: AVV; Hindernisfeuer ES, ICAO low-intensity type A, ICAO low-intensity type B

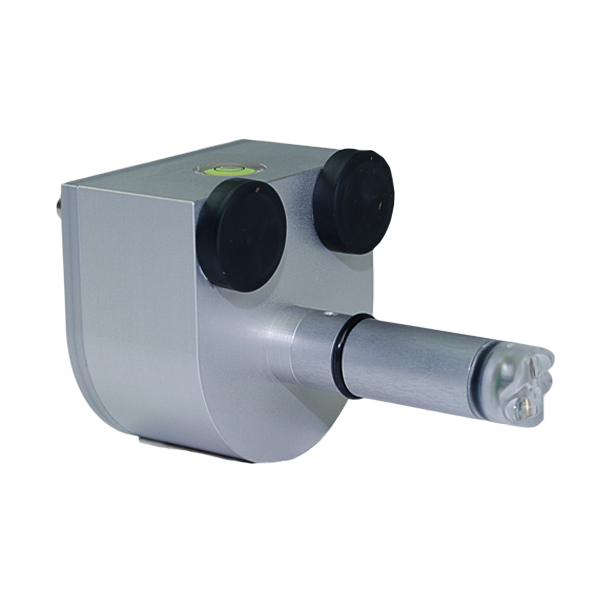

ETL03-H-N5
Features
- Aluminium seewasserbeständig, eloxiert
- einfache Installation
- integrierter Fehlerkontakt für einfache Fehlerüberwachung
- geringer Stromverbrauch
- Bauform speziell für Stahltürme als Durchsteckvariante entwickelt
Technische Daten
- Lichtstärke effektiv: 10cd, 32cd, 50cd
- Leuchtmittel: 3 LEDs, rot
- Leistungsaufnahme: 1,2W, 2,5W, 4W
- Abmessungen: Durchmesser 16,5 x 109 mm
- Gewicht: 0,2kg
- Abstrahlung: >180°
- Zulassung: AVV; Hindernisfeuer ES, ICAO low-intensity type A, ICAO low-intensity type B

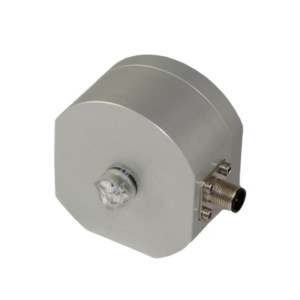

ETL03-Uni
Features
- Aluminium seewasserbeständig, eloxiert
- diverse Montagemöglichkeiten verfügbar: Schraubbefestigung per Flansch, Magnetbefestigung, Speziallösungen uvm.
- einfache Installation
- integrierter Fehlerkontakt für einfache Fehlerüberwachung
- geringer Stromverbrauch
Technische Daten
- Lichtstärke effektiv: 10cd, 32cd, 50cd
- Leuchtmittel: 3 LEDs, rot
- Leistungsaufnahme: 1,2W, 2,5W, 4W
- Abmessungen: Durchmesser 78 x 70 x 50 mm
- Gewicht: 0,3kg
- Abstrahlung: >180°
- Zulassung: AVV; Hindernisfeuer ES, ICAO low-intensity type A, ICAO low-intensity type B

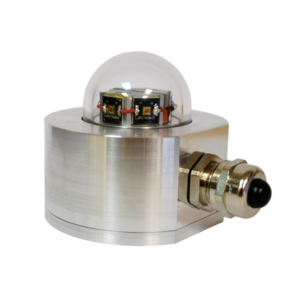

ETL03-360-Ind
Features
- Aluminium seewasserbeständig, eloxiert
- verschiedene Schraubbefestigungen möglich
- einfache Installation
- integrierter Fehlerkontakt für einfache Fehlerüberwachung
- geringer Stromverbrauch
Technische Daten
- Lichtstärke effektiv: 10cd, 32cd
- Leuchtmittel: 6 LEDs, rot
- Leistungsaufnahme: 1,5W, 4,5W
- Abmessungen: Durchmesser 96 x 67 x 74 mm
- Gewicht: 0,4kg
- Abstrahlung: 360°
- Zulassung: AVV, ICAO low-intensity type A, ICAO low-intensity type B
Medium Intensity – Gefahrenfeuer
Die procandela Befeuerung bietet vielfältige Lösungen für jeden Einsatzort und Anwendungsfall. Wir sichern den Luftraum nachhaltig, zuverlässig und kostenoptimiert mit modernster Technik.
Unsere pro-Serie steht für eine konsequente Weiterentwicklung moderner Befeuerungskonzepte. Integrierte Elektronik und Sensorik machen aus jedem Feuer ein autarkes Befeuerungssystem.

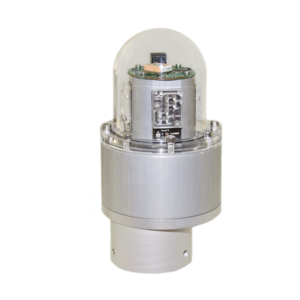

pro100XS
Das Feuer pro100XS löst sich vom Seriengedanken der pro-Serie und stellt die Leistung eines Feuers „W, rot ES“ in einer kompakten Bauform zur Verfügung. Es eignet sich damit insbesondere für eine Aufständerung auf Windenergieanlagen, um die in Deutschland geltenden Abstandsregelungen zur Rotorblattspitze einzuhalten.
Features
- sehr geringes Gewicht
- einfache und flexible Installation
- integrierte Sensorik für Dämmerung und GPS
- geringe Leistungsaufnahme
- auch in Kombination mit Infrarot möglich
Technische Daten
- Lichtstärke effektiv: 100cd
- Leuchtmittel: 16 LEDs, rot
- Leistungsaufnahme: 2,8W (blinkend)
- Abmessungen: Durchmesser 90 x 165 mm
- Gewicht: 0,7kg
- Stromversorgung: 24V DC
- Zulassung: AVV; W, rot ES

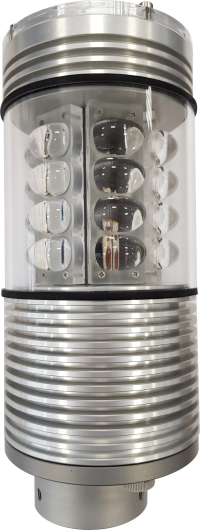

pro2000XS
Das pro2000XS erweitert die proXS-Serie um ein 2.000cd rot leuchtendes Gefahrenfeuer nach ICAO medium-intensity type B + C. Durch seine kompakte Bauform, die integrierte Elektronik und die intelligente Kabelführung setzt das Gefahrenfeuer neue Maßstäbe im Bereich der Flughinderniskennzeichnung.
Features
- sehr geringes Gewicht
- einfache und flexible Installation
- integrierte Sensorik für Dämmerung und GPS
- geringe Leistungsaufnahme
- auch in Kombination mit Infrarot möglich
Technische Daten
- Lichtstärke effektiv: 2.000cd
- Leuchtmittel: 48 LEDs, rot
- Leistungsaufnahme: 8W (blinkend)
- Abmessungen: Durchmesser 100 x 220 mm
- Gewicht: 2,0kg
- Stromversorgung: 24 V DC
- Zulassung: ICAO medium-intensity type B/C

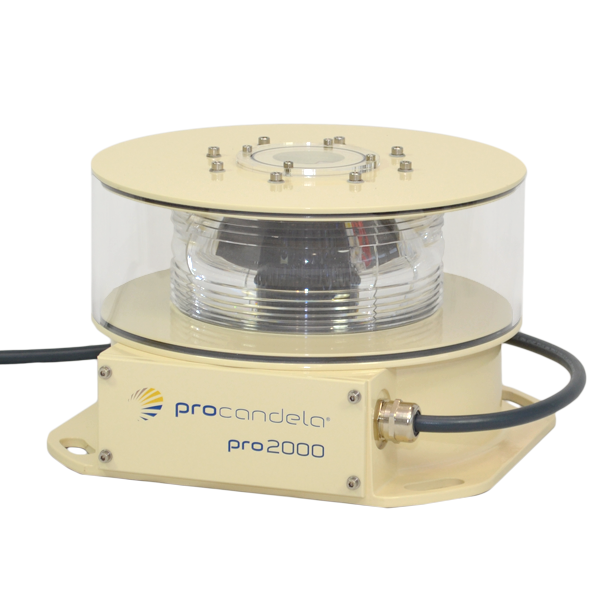

pro2000
Features
- Robustes Gehäusedesign
- einfache Installation
- Flexible Anschlussmöglichkeiten
- Qualitativ hochwertige Komponenten
- Geringe Leistungsaufnahme
Technische Daten
- Lichtstärke effektiv: 2.000 cd
- Leuchtmittel: 36 LEDs, rot
- Leistungsaufnahme: 7 W (blinkend)
- Abmessungen: 321 x 321 x 210 mm
- Gewicht: 11,5 kg
- Zulassung: ICAO medium-intensity type B/C

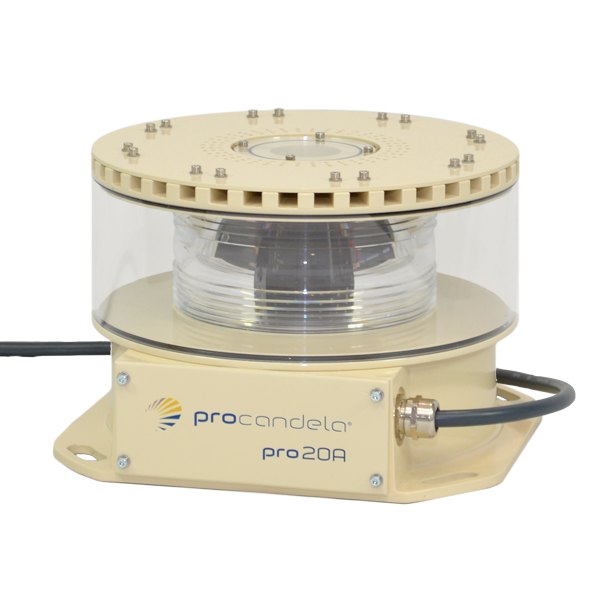

pro20A
Features
- Robustes Gehäusedesign
- einfache Installation
- Flexible Anschlussmöglichkeiten
- Qualitativ hochwertige Komponenten
- Geringe Leistungsaufnahme
Technische Daten
- Lichtstärke effektiv: 20.000cd
- Leuchtmittel: 48 LEDs, weiß
- Leistungsaufnahme (blinkend): 55W
- Abmessungen: 321 x 321 x 210 mm
- Gewicht: 12kg
- Zulassung: ICAO medium-intensity type A

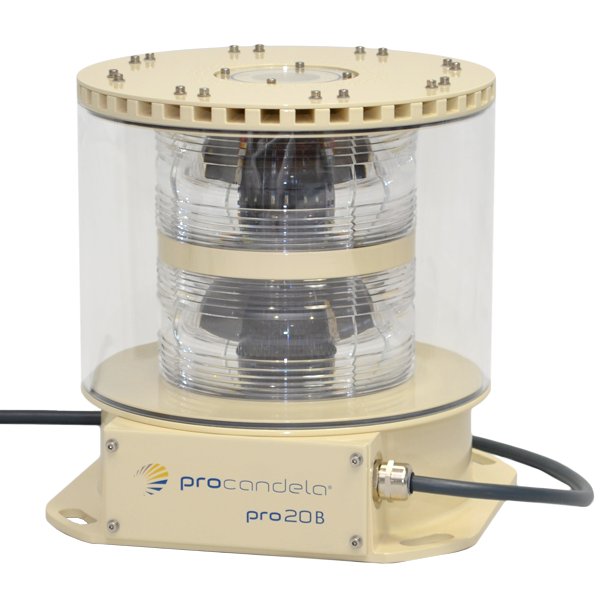

pro20B
Features
- Robustes Gehäusedesign
- einfache Installation
- Flexible Anschlussmöglichkeiten
- Qualitativ hochwertige Komponenten
- Geringe Leistungsaufnahme
Technische Daten
- Lichtstärke effektiv: 20.000cd (Tag), 2.000cd (Nacht)
- Leuchtmittel: 48 LEDs, weiß; 36 LEDs, rot
- Leistungsaufnahme (blinkend): 55W (Tag), 7W (Nacht)
- Abmessungen: 321 x 321 x 320 mm
- Gewicht: 15,5kg
- Zulassung: ICAO medium-intensity type A + B/C
proXS-IR
Mit dem proXS-IR wird das Leistungsspektrum der procandela® Serie um ein vielseitiges infrarot Gefahrenfeuer ergänzt. Mit seinem minimierten Gewicht, kleinsten Abmessungen und den anpassbaren Varianten im Infrarot-Bereich, bietet es eine Vielzahl an Anwendungsgebieten.
Features
- Aluminium seewasserbeständig, eloxiert
- diverse Montagemöglichkeiten verfügbar: Schraubbefestigung per Flansch, Magnetbefestigung, Speziallösungen uvm.
- einfache Installation
- integrierter Fehlerkontakt für einfache Fehlerüberwachung
- geringer Stromverbrauch
Technische Daten
- Lichtstärke effektiv: 25mW/sr – 600 mW/s
- Wellenlänge: 850 nm
- Leuchtmittel: 12 LEDs, infrarot
- Leistungsaufnahme: < 20W
- Abmessungen: Durchmesser 100 x 220 mm
- Gewicht: 2,0kg
- Zulassung: Trafi, MOD

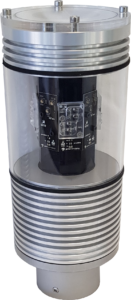

pro100XS-IR
Das pro100 XS-IR erweitert die proXS-Serie um eine Infrarotstufe, die parallel zu W,rot Befeuerung oder auch einzeln betrieben werden kann. Verschiedene Leistungsklassen von 25mW/sr bis zu 600mW/sr bei einer Wellenlänge von 850 nm ermöglichen so den flexiblen Einsatz bei unterschiedlichsten Anforderungen und die bestmögliche Sichtbarkeit mit oder ohne Nachtsichtgeräten.
Features
- Aluminium seewasserbeständig, eloxiert
- diverse Montagemöglichkeiten verfügbar: Schraubbefestigung per Flansch, Magnetbefestigung, Speziallösungen uvm.
- einfache Installation
- integrierter Fehlerkontakt für einfache Fehlerüberwachung
- geringer Stromverbrauch
Technische Daten
- Lichtstärke effektiv: 100cd + 25mW/sr bis 600mW/sr
- Leuchtmittel: 16 LEDs, rot + 12 LEDs, Infrarot
- Wellenlänge: rot: 625 nm + Infrarot: 850 nm
- Leistungsaufnahme: 4W bis 20W (blinkend)
- Abmessungen: Durchmesser 100 x 220 mm
- Gewicht: 0,9kg
- Stromversorgung: 24 V DC
- Zulassung: AVV, W, rot ES + Infrarot nach Trafi* und MOD

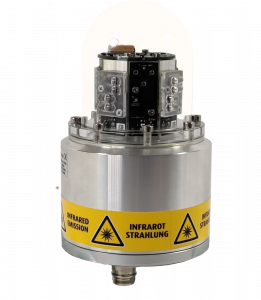

pro100XS-IR AVV
Mit dem pro100XS-IR AVV wird das Leistungsspektrum der procandela® XS-Serie um ein smartes infrarot kombiniertes Gefahrenfeuer ergänzt. Mit seinem minimierten Gewicht, kleinsten Abmessungen und den anpassbaren Varianten, sowohl im sichtbaren LED- als auch im Infrarot-Bereich, bietet es eine Vielzahl an Anwendungsgebieten.
Technische Daten
- Lichtstärke: 100cd, rot + 25mW/sr infrarot
- Leuchtmittel: 16 LEDs, rot + 12 LEDs, Infrarot
- Wellenlänge: 860nm
- Leistungsaufnahme: 9,5W (Betrieb)
- Abmessungen: Durchmesser 100 x 100 x 185 mm
- Gewicht: 1,1kg
- Stromversorgung: 24 V DC
- Zulassung: AVV W, rot ES + AVV IR

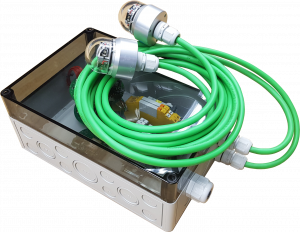

proIR-AVV Nachrüstset
Das procandela® Infrarot-Nachrüstset wurde speziell für den deutschen Markt entwickelt. Es bietet eine einfache und kostengünstige Möglichkeit, eine Infrarotkennzeichnung nach den Anforderungen der Allgemeinen Verwaltungsvorschrift für Luftverkehr nachzurüsten. Aufgrund der kompakten Systemabmaße lässt sich das proIR-AVV Nachrüstset an den projektspezifischen mechanischen und elektrischen Schnittstellen anpassen.
Technische Daten
- Lichtstärke: 25mW/sr infrarot
- Leuchtmittel: 6 LEDs, Infrarot
- Wellenlänge: 860nm
- Leistungsaufnahme: 3W (Betrieb)
- Abmessungen: Klemmkasten 285 x 180 x 110 mm und Leuchtkörper Durchmesser 50mm/ Höhe 90mm
- Gewicht: 2,4kg
- Stromversorgung: 22-26 V DC
- Zulassung: AVV IR
Schaltschrank und USV-Lösungen
Unsere Steuerschränke dienen zur kundenindividuellen Statusüberwachung des gesamten Befeuerungssystems und Sorgen darüber hinaus für eine gepufferte Spannungsversorgung mit einer Basis-Überbrückungszeit.

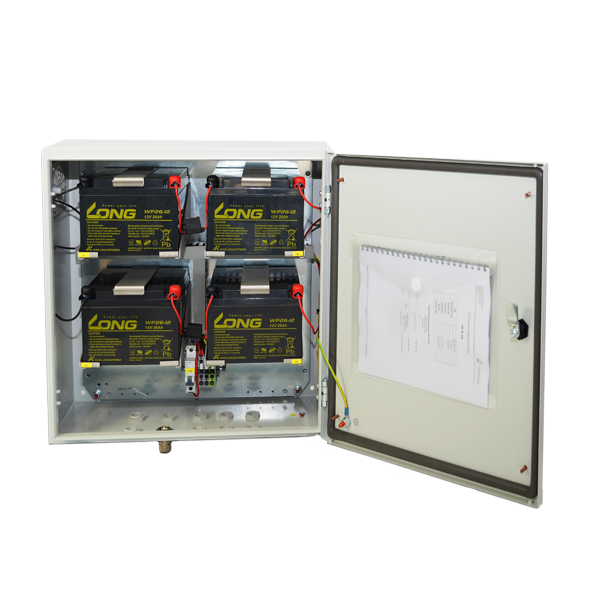

Akkuschrank CP-B
Akkuschrank zur Erweiterung der Akku-Kapazität (USV).
Akkuschränke der Baureihe CP-B erweitern die USV-Kapazität der Befeuerungssysteme modular und auf Ihre Anforderungen hin. Große Überbrückungszeiten von mehr als 24h lassen sich problemlos realisieren.
Features
- erprobte Industrie-Komponenten
- große USV-Kapazitäten verfügbar
- umfangreiche Produktprüfungen in akkreditierten Laboren
Technische Daten
- Funktion: Akkuschrank
- Abmessungen: ab 500 x 500 x 210 mm
- Spannungsversorgung: 24VDC (Output)
- USV-Zeit (lastabhängig): 12 – 36h
- Gehäuse: Stahlblech, pulverbeschichtet
- Schutzart: IP65

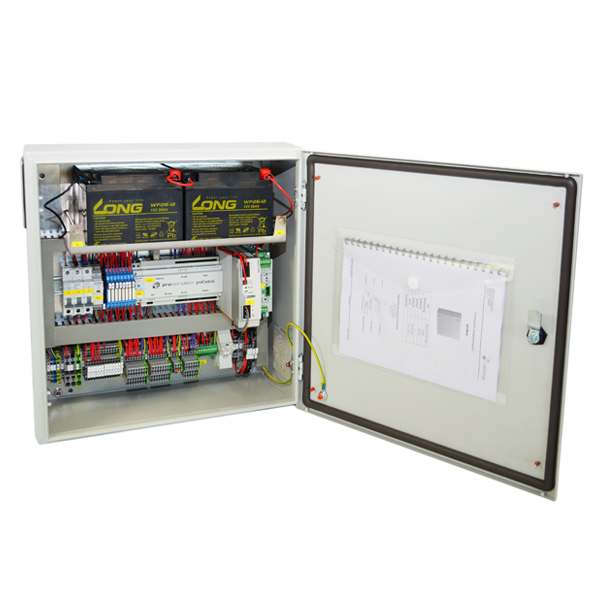

proCoBox
Zentraler Steuerschrank für die Flughinderniskennzeichnung inkl. USV und intelligenter Steuerung proControl Fernüberwachung- und steuerung.
Die integrierte proControl ermöglicht via Webserver eine detaillierte Fernüberwachungs-, Steuerungs- und Inbetriebnahmefunktion des gesamten Befeuerungssystems.
Features
- erprobte Industrie-Komponenten
- große USV-Kapazitäten verfügbar
- umfangreiche Produktprüfungen in akkreditierten Laboren
Schnittstellen
- bis zu 2 Gefahrenfeuer
- Turmfeuer-Anbindung
- WEA-Anbindung
- Sichtweitenmessgerät
- USV-Erweiterung
Technische Daten
- Funktion: zentraler Steuerschrank
- Abmessungen: 500 x 500 x 210 mm
- Spannungsversorgung: 230VAC
- USV-Zeit (lastabhängig): 0 – 12h
- Gehäuse: Stahlblech, pulverbeschichtet
- Schutzart: IP65
- Fernüberwachung: Statusmeldungen / Webserver

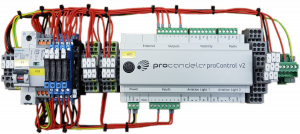

proCoRail XS
Die proCoRail XS ist eine Steuerschrank-Option mit dem integrierten Fernüberwachungssystem proControl v2. Die Steuereinheit dient zur Spannungsversorgung und Überwachung der Gefahrenfeuer der proXS Serie.
Schnittstellen
- Zwei Gefahrenfeuer proCS-Serie
- Netzwerkanbindung
- Turmbefeuerung
- Sichtweitenmmessung
- Statusabfrage
Technische Daten
- Funktion: Kompakte Option auf einer DIN-Hutschiene zur Installation von 2
Gefahrenfeuern der proXS-Serie; detaillierte Fehlerauswertung der
Gefahrenfeuer über integrierte Steuereinheit proControl möglich - Abmessungen: 400 x 110 x 100 mm
- Spannungsversorgung: 24 VDC
- Gewicht: 1,1 kg
- Stromstärke: 5 A
Steuerung
proControl ist ein leistungsstarkes Überwachungs- und Steuerungsmodul, mit den Anforderungen an die Flughindernisbefeuerung, effizient und für den Nutzer nachvollziehbar gestaltet zu sein.

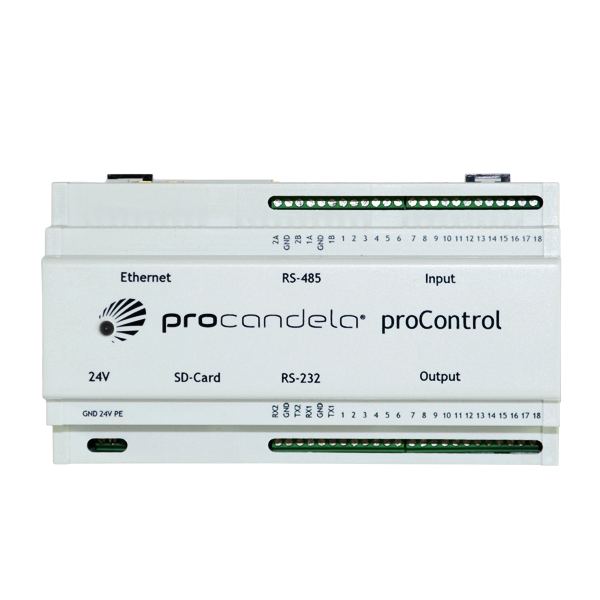

proControl v1
Leistungsstarkes Steuerungsmodul mit Webserver für detaillierte Fernüberwachung- und steuerung.
Features
- Kompatibel zu den Gefahrenfeuern der pro-Serie
- Intuitive Benutzeroberfläche via Webbrowser
- Keine separate Software notwendig
- Fernüberwachungs- und Steuerungsfunktion
- Integrierter Inbetriebnahmeassistent
- Variable und kundenindividuelle Konfiguration der Ein-und Ausgänge
- Vorbereitet für den Betrieb mit bedarfsgerechter Nachtkennzeichnung (BNK)
- Hilft Servicekosten einzusparen

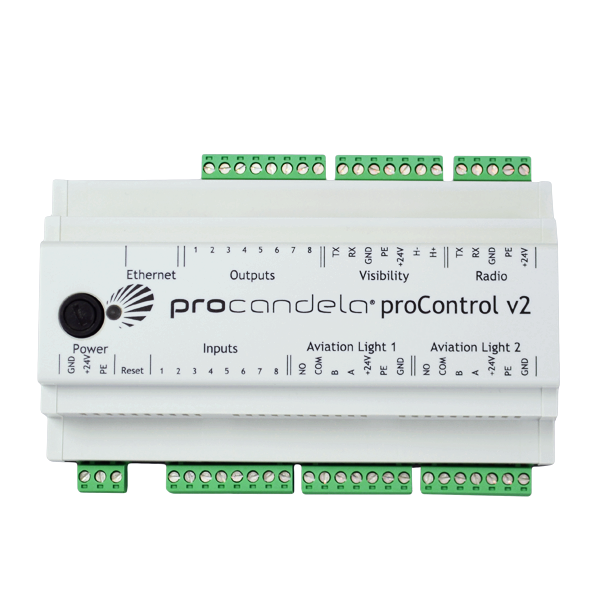

proControl v2
Leistungsstarkes Steuerungsmodul mit Webserver der zweiten Generation für detaillierte Fernüberwachung- und steuerung.
Durch integrierte Steckkontakte, einem Überspannungsschutz und einer Sicherung sind alle Steuerungsfunktionen, die für den Betrieb der Feuer benötigt werden, in einem Gerät vorhanden. So können Befeuerungskonzepte gemeinsam mit dem Kunden umgesetzt werden, ohne zentrale Funktionen wie USV oder Überspannungsschutz doppelt auszuführen.
Features
- Kompatibel zu den Gefahrenfeuern der pro-XS-Serie
- Intuitive Benutzeroberfläche via Webbrowser
- Keine separate Software notwendig
- Fernüberwachungs- und Steuerungsfunktion
- Integrierter Inbetriebnahmeassistent
- Variable und kundenindividuelle Konfiguration der Ein- und Ausgänge
- Vorbereitet für den Betrieb mit bedarfsgerechter Nachtkennzeichnung (BNK)
- Hilft Servicekosten einzusparen
Sensoren
proControl ist ein leistungsstarkes Überwachungs- und Steuerungsmodul, mit den Anforderungen an die Flughindernisbefeuerung, effizient und für den Nutzer nachvollziehbar gestaltet zu sein.
GPS Sensor
Separates Modul zur Synchronisierung der Flughinderniskennzeichnung
Dämmerungssensor
Externes Modul zur Tag-/Nachtumschaltung der Flughinderniskennzeichnung
Sichtweitenmessgerät
Lichtstärkenreduzierung der Flugbefeuerung angepasst an die aktuelle Sichtweite
Retrofit
proControl ist ein leistungsstarkes Überwachungs- und Steuerungsmodul, mit den Anforderungen an die Flughindernisbefeuerung, effizient und für den Nutzer nachvollziehbar gestaltet zu sein.
Retrofit pro100XS
Komplettsystem aus bis zu zwei Feuern Schaltschrank und Zubehör für die Umrüstung von Nachtkennzeichnungssystemen mit der neuesten Generation von Gefahrenfeuern
-kleiner, smarter-
Sonstiges

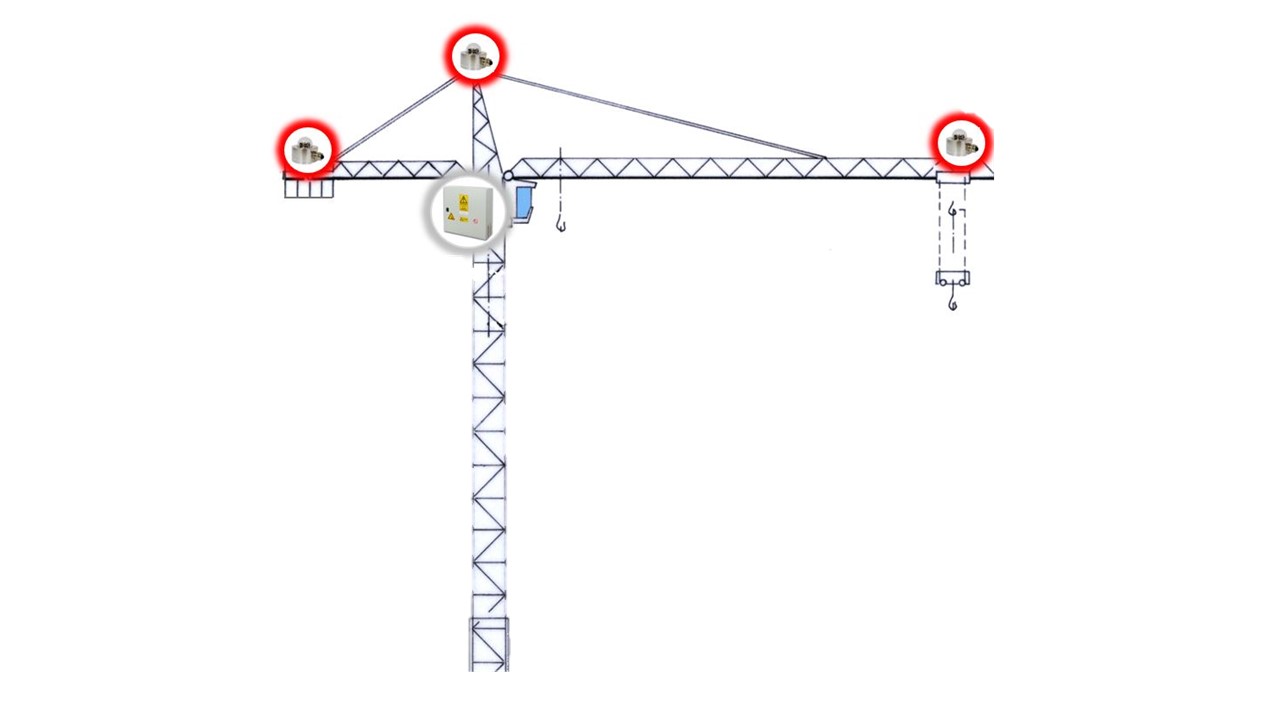

Krankennzeichnung
Nachtkennzeichnung von Turmdrehkränen gemäß der deutschen AVV und ICAO
procandela Hindernisfeuersystem für die Nachtkennzeichnung von Turmdrehkränen gemäß der deutschen AVV und ICAO. Die procandela Systeme sind auf höchste Verfügbarkeit bei größtmöglicher Wirtschaftlichkeit ausgelegt und somit die Ideale Wahl für die Kennzeichnung Ihres Kransystems.
Features
- Individualisierbar
- AVV und ICAO zertifizierte Befeuerung
- universelle Montagemöglichkeiten (Magnet, Schraubverbindung etc.)
- große Lebensdauer: > 100.000h
- geringe Leistungsaufnahme
- optionale Sensorik
Befeuerungskit für Kräne
- Hindernisfeuer ETL03-10-360 Ind
- Lichtstärke: 10cd, 360° (AVV und ICAO low-intensity type A)
- Optional auch als 32cd Variante verfügbar
- Leistungsaufnahme: 1,5W
- Gehäuse: Aluminium seewasserfest eloxiert
- Temperaturbereich: -40°C bis +50°C
- Schutzklasse: IP66
- Lebensdauer: > 100.000h
- Gewicht: 0,4kg
- Abmessungen: 96 x 74 x 67mm
- Optional: diverse Adapter und Befestigungsvarianten verfügbar, Steckbarer elektrischer Anschluss
- Anschlusskabel 4G0,5* (geschirmt)
- Steuerschrank in diversen Ausführungen:
- Material: Stahlblech pulverbeschichtet oder Edelstahl VA2
- USV: Ohne USV (200x200x120mm) oder bis zu 100 Tage USV (500x500x210mm)
- Input: 230VAC
- Output: 24VDC
- Status: Statuskontakt der Hindernisfeuer verfügbar
- Optional: Diverse Überspannungseinrichtungen verfügbar; Dämmerungssensor für die Tag-/Nachtumschaltung; Befestigungskit über Magnete, Adapterplatten
- Hindernisfeuerset in weiteren Varianten verfügbar:
- Bei hohen Kranvarianten > 45 m auch mit zusätzlicher Medium- Intensity Nachbefeuerung verfügbar
- Bei Kranvarianten ohne rot/weiße Mastkennzeichnung auch mit Medium- Intensity Tag/Nachtfeuer verfügbar
